Important!
- The floor sealing should be completely integrated and protected within the construction after assembly and during the building period.
- The function of airtightness is highly dependent on the Floor Seal being installed under tension and clamped according to the details in the installation instructions.
- The assembly should be carried out with connecting details in the construction that are not exposed to movements during the operational stage!
- Store and keep packaged/protected from sunlight (UV radiation) or consistently higher temperatures (>35°C). The film has freely exposed (not built-in) UV protection that corresponds to the construction time (< 6 months).
- Vid montaget av bjälklagstätningen skall den likställas med invändig klimatskärm och vid kallare årstid beakta kondensrisken på det utvändiga vindskyddets insida. Med full isoleringen på plats ökar denna risk markant varför ett snabbt montage av bjälklagstätningen skyddar och är att föredra.
Installation
The floor sealing is intended for airtight and moisture-protective solutions in exterior wall constructions at floor connections. Its main intended function is as a seal between the internal climate screen (vapor barrier, vapor brake) meeting from below and above, as well as connecting beams from the floor structure.
Bjälklagstätningen placeras en styck mellan ett bjälkpar i samma position och skikt som anslutande inre klimatskärm ovan- och underifrån. Skivan skall böjas svagt och klämmas in med sitt dimensionerade övermått. Anslutningen mot och till klimatskärmen görs delvis med klister- och tätningsmassan T Fix samt med fixering och press ifrån träreglar/ bjälkar runt om. För vidare detaljer se separat monteringsanvisning!
1.
Fold up the upper climate screen (e.g., vapor barrier) so that the insulation at the junction of the floor structure and the outer wall is clearly visible.
2.
Montera Bjälklagstätningen (skivan) med böjning och press så att den kläms fast mellan träbjälkarna samt i samma nivå. Skivan skall monteras direkt mot isoleringen i vägganslutningen och endast skivans tjocklek skall skjuta inåt ifrån isoleringens och klimatskärmens nivå/linje. Vid avvikande centrummått, som är mindre än 600 mm, får skivan anpassas och kapas till det mindre måttet och med ett tilläggsmått på +5 mm. Så att montaget alltid sker med klämd och tät anslutning runt om!
Hela skivans tjocklek skall ligga på insidan (inåt bjälklaget) av ytterväggens klimatskärm (ex ångspärr).
3.

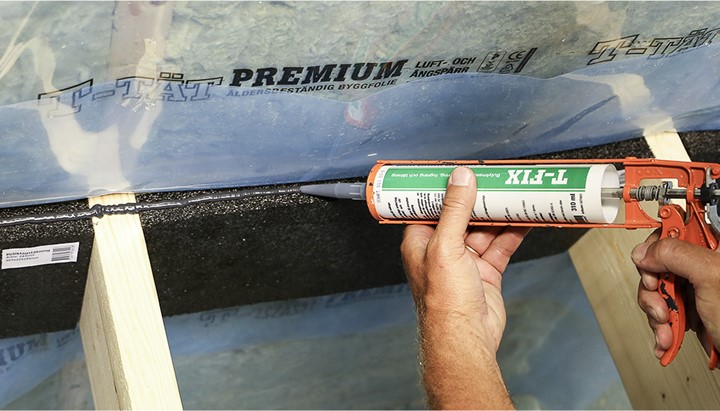

Applicera en ca 10 mm tjock sträng av klister- och tätningsmassa T-Fix på ovansidan av skivan och över bjälkarnas ovansida. Strängen måste vara helt obruten hela vägen där klimatskärmen skall anslutas och för att full lufttäthet skall garanteras!
4.
Vik ner klimatskärmen mot klistersträngen på skivans ovansida och in i vinkeln ut mot bjälkarna (1.). Tryck med anpassad kraft (så att inte skivan flyttas ur position) ner klimatskärmen mot underlaget och längs hela klistringen (2.). Släta ut och fäst klimatskärmen med klammer i bjälken.
5.

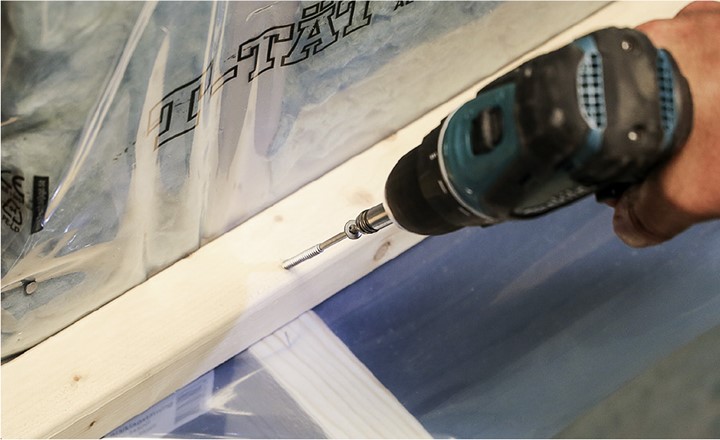

Montera och skruva fast (vid var bjälke) en bottenregel (min 28x 70 resp 45x 45 mm) alternativt golvspånskiva som fixering mot och över den nyklistrade anslutningen i hörnet. Regeln bildar ett stabilt anhåll mot underlag och fog för bästa täthet.
6.
Upprepa samma montage av pkt 3, 4 och 5 fast på undersidan av bjälklagstätningen (skivan)!
7.

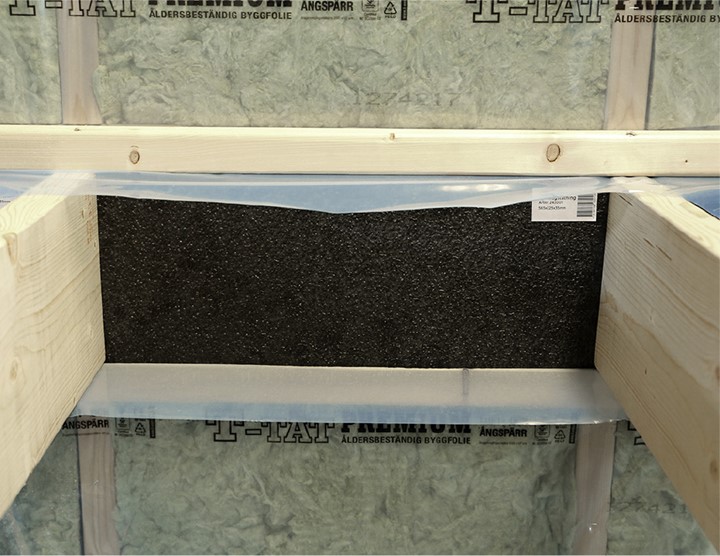

The assembly is complete!
